對于銅纜測試，我們討論了很多關于平衡類的雙絞線銅纜布線相關內容，例如6類（CAT 6）、超6類（CAT 6A）和8類（CAT 8）。盡管這種布線類型被廣泛應用于支持語音、數據和視頻的以太網傳輸，但這并不意味著它是您可能遇到的唯一的銅纜布線類型。
同軸電纜(英文簡稱“coax”)長期以來一直用于傳輸數據和視頻信號，它是第一批支持10BASE2和10BASE5以太網的媒介之一，可分別實現長達185米或500米的10 Mb/s傳輸。術語“同軸”是指電纜的中心導體及其屏蔽層的軸或中心點相同。有些同軸電纜可能有多個屏蔽層，例如四屏蔽同軸電纜，該電纜包含兩層屏蔽，每層屏蔽均由鋁箔外包裹絲網構成。同軸電纜的這種屏蔽特性使其具有較強的抗電磁干擾能力，能夠遠距離傳輸高頻信號。
雖然我們通常認為同軸電纜只應用于寬帶視頻和有線電視(CATV)家庭應用，但在商業企業環境中，從閉路電視(CCTV)、音頻和視頻到射頻天線，甚至一些網絡連接，都可以找到它的身影。因此，非常有必要理解這種電纜媒介以及了解如何對其進行測試。
有多種不同類型的同軸電纜都支持較寬范圍的專業應用，例如衛星通信、工業、軍事和海洋應用。三種最常見的非工業同軸電纜類型是RG6、RG11和RG59，其中RG6最常用于企業環境的CCTV和CATV等應用。RG11的中心導體比RG6粗，這意味著其插入損耗更低，信號傳輸距離也更遠。然而，較粗的RG11電纜成本更高且非常不易彎曲，這使其不適合在內部應用中部署，而更適合用于長距離的室外安裝或筆直的骨干鏈路。RG59的靈活性優于RG6，但其損耗較高，除了距離短且線槽空間有限的低帶寬、低頻率模擬視頻應用(汽車中的后視攝像頭)外，很少用于其他應用。
同軸電纜的阻抗也各有不同——通常為50、75和93 Ω。50 Ω同軸電纜具有較高的功率處理能力，主要用于無線電發射器，例如業余無線電設備、民用波段電臺(CB)和對講機。75 Ω電纜可以較好地保持信號強度，主要用于連接各種類型的接收設備，例如有線電視(CATV)接收器、高清電視機和數字錄像機。93Ω同軸電纜在20世紀70年代和80年代早期用于IBM大型機網絡，應用非常少且昂貴。雖然現今大多數應用中最常遇到的是75 Ω的同軸電纜阻抗，但需要注意的是同軸電纜系統中的所有組件都應具有相同阻抗，以避免連接點處發生可能造成信號丟失和降低視頻質量的內部反射。
用于中心局(也稱為T3線)傳輸業務的數字信號3(DS3)信號也采用同軸電纜，包括75 Ω 735型和734型。735型電纜的覆蓋距離長達69米，而734型電纜的覆蓋距離長達137米。RG6電纜也可用于傳輸DS3信號，但覆蓋距離較短。
對于任何同軸電纜，成功安裝取決于使用高質量組件和正確的安裝技術，尤其是連接器的安裝尤為重要。插入損耗受安裝鏈路總長度影響，是確保同軸電纜支持預期應用的主要參數。
ANSI/TIA-568-4.D規定了針對75 Ω寬帶同軸電纜、電線和連接硬件的要求，以確保其支持有線電視、衛星電視和其他寬帶應用。對于插座和第一個分配點之間的布線子系統1來說，RG6的長度限值為46米，RG11的長度限值為90米。對于分配點之間的布線子系統2來說，RG6的長度限值仍然為46米，而RG11的長度限值增加到100米。對于上述每一種部署，TIA-568-4.D均規定了其在5至1002 MHz頻率范圍內的插入損耗限值。

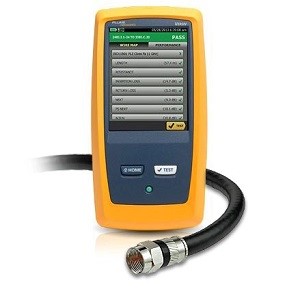

使用福祿克網絡的DSX-CHA003同軸電纜適配器以及DSX CableAnalyzer?系列銅纜認證儀可輕松進行測試。DSX-CHA003同軸電纜適配器支持RG6和RG11同軸電纜，可在整個頻率范圍內測試TIA插入損耗限值。由于插入損耗受安裝鏈路長度的影響很大，因此即使電纜損壞或連接器安裝不良致使其性能下降，較短的鏈路也可能通過測試；DSX CableAnalyzer還提供長度標度的測試限值，可根據布線的實際測量長度自動調整插入損耗限值。
DSX CableAnalyzer還為中心局應用中使用的734型、735型和RG6同軸電纜提供長度標度的DS-3測試限值。DSX CableAnalyzer還可以測試用于支持傳統10BASE2或10BASE5以太網的50 Ω同軸電纜，雖然該電纜僅用于非常罕見的距離大于100米的低速應用。
